Aplicación

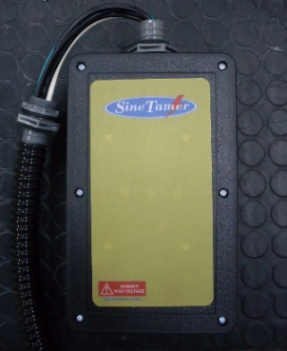

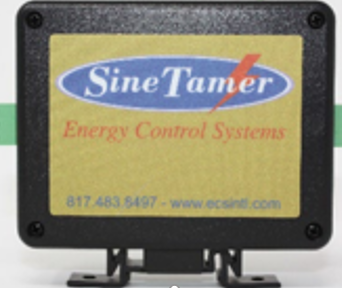

La familia LA-ST150 es un dispositivo de protección contra sobretensiones (SPD – Surge Protective Device) versátil y altamente efectivo, diseñado especialmente para aplicaciones sensibles al costo.

Este SPD está destinado a la protección de cargas sensibles y críticas en entradas de servicio, tableros de distribución (branch panels) y desconexiones de equipos individuales, para sistemas eléctricos de hasta 1500 A.

El equipo es eficaz para mitigar impulsos de alta energía generados externamente, así como eventos de sobretensión transitoria generados internamente dentro de la instalación eléctrica.

Asimismo, estos dispositivos han demostrado ser muy efectivos en la reducción de los niveles e impactos de los supraharmónicos.

Ambientes según ANSI/IEEE C62.41.1 y C62.41.2-2002

Adecuado para las siguientes categorías de instalación:
-Categoría A, B, C

Normas aplicables
-IEC 61643-11 – Tipo 2
-ANSI/UL 1449 5ª Edición – Tipo 2
-ANSI C62.72-2007
-Cumplimiento CE
-Topología del circuito

Configuración en paralelo con circuito de atenuación por frecuencia y diseño estándar de limitación por umbral (threshold clamping).

Incorpora tecnología de desconexión de seguridad individual por componente para mayor confiabilidad y protección del sistema.

Modos de protección10 modos (sistema trifásico WYE)

Rango de temperatura de operación-40 °C a 80 °C(-40 °F a 185 °F)GabineteNEMA 1 (IP10) – carcasa polimérica estándarOpcionalmente disponible:NEMA 4X (IP65) u otras configuraciones bajo solicitud.

Corriente nominal de descarga (In)20 kA

Corriente máxima de descarga (Imax)50 kA por modo

Diagnóstico
-Indicadores LED:
-LED verde por fase = funcionamiento correcto
-LED rojo = falla de componenteAlarma = pérdida de faseAtenuación de ruido EMI/RFI

Hasta 30 dB en el rango de 1 kHz a 10 MHz

Capacidad de corriente de cortocircuito (SCCR)200 kAIC

ConexiónCable trenzado 10 AWG (5,26 mm²)

Longitud: 24 pulgadas (610 mm)

Tipo de SPD según ULTipo 2 (opcional Tipo 1)

Peso3,5 lb (1,6 kg)

Conexión de conduit
-Conector ½” para conduit flexible de 12” (incluido)

Garantía25 años de garantía con reemplazo gratuito
