Aplicacion:

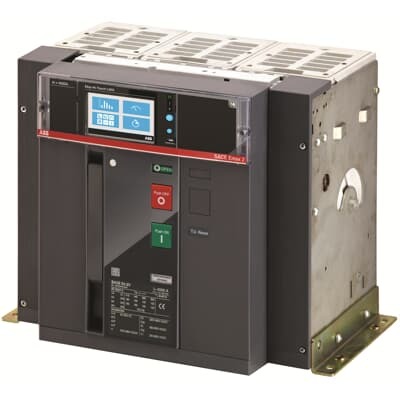

Interruptor automático de aire (Air Circuit Breaker) ABB SACE Emax 2 E4.2S-3200 EKIP Touch LSI 3P F HR diseñado para la protección, maniobra y seccionamiento de circuitos eléctricos de baja tensión en instalaciones industriales y comerciales de alta potencia. Utiliza una unidad electrónica de disparo EKIP Touch LSI integrada para proteger contra sobrecargas, cortocircuitos y fallas instantáneas, siendo adecuado para alimentadores principales, protección de transformadores, generadores y sistemas de distribución de energía donde se requiere alta capacidad de interrupción y diagnóstico, con montaje fijo y terminales posteriores.

Características Principales:
Tipo: Interruptor automático en aire con unidad de disparo electrónica EKIP Touch LSI
Rango de Ajuste (A): Sobrecarga: 1280-3200 A
Cortocircuito retardado (S): 1920-32000 A
Cortocircuito instantáneo (I): 4800-48000 A
Número de polos: 3
Corriente Nominal (A): 3200 A
Tensión de aislamiento (V): 1000 V
Tensión Nominal de Empleo (V): 690 V AC
Capacidad de Corto Circuito (kA): 66 kA (Icu típico en 400-690 V AC)
Grado de Protección: IP30
Operaciones mecánicas: 20.000
Operaciones eléctricas: 7.000
Modelo: E4.2S


Bobina de apertura: 123982
Bobina de cierre: 123983
Mando motor: 131073
