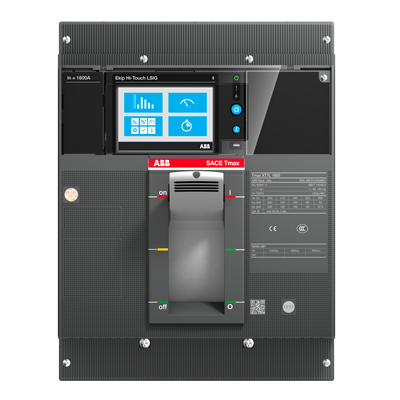

Aplicacion: Interruptor automático en caja moldeada ABB SACE Tmax XT7S 1600 con unidad de disparo electrónica EKIP Touch LSI, diseñado para la protección y maniobra de circuitos eléctricos de baja tensión en sistemas de distribución industriales y comerciales. Proporciona protección avanzada contra sobrecargas, cortocircuitos y fallas, siendo adecuado para alimentadores principales, transformadores y generadores, donde se requiere alta capacidad de corte y selectividad en redes de potencia.

Caracteristicas:

Modelo / Código: XT7S 1600 EKIP Touch LSI In=1600A 3P F F (1SDA100841R1)
Tipo de equipo: Interruptor automático de caja moldeada (MCCB) — SACE Tmax XT
Número de polos: 3P
Corriente nominal (In): 1600 A
Tensión nominal de operación (Ue): 690 V AC
Tensión nominal de aislamiento (Ui): 1000 V
Tensión soportada por impulsos (Uimp): 8 kV
Unidad de disparo: EKIP Touch LSI (protección L – sobrecarga, S – temporizada, I – instantánea)
Capacidad de corte (Icu / Ics):• 85 kA @ 220–240 V AC• 50 kA @ 380–440 V AC• 45 kA @ 500–525 V AC• 30 kA @ 690 V AC
Clasificación de cortocircuito: Nivel S
Conexión: Terminales frontales con tornillo (conexión fija)
Durabilidad:• Eléctrica: 120 ciclos/hora – 3000 ciclos• Mecánica: 240 ciclos/hora – 10000 ciclosGrado de protección: IP20
Dimensiones (aprox.): Ancho 210 mm × Alto 268 mm × Profundidad 166 mm
Peso: ~9.7 kg
Normativa: IEC 60947-2

Rele de apertura: 123982
Rele de cierre: 123983
Motor: 124008
Contacto Aux: 123797
Mando giratorio: 129171
